Jak rozumieć kody modeli pomp? Przewodnik po seriach pomp odśrodkowych DG, D, CQ i innych

Wybierając pompy przemysłowe, inżynierowie i zespoły zakupowe często spotykają się z kodami modeli, takimi jak DG, D, CQ, CD i innymi kombinacjami liter.

Dla wielu kupujących litery te mogą wyglądać jak proste nazwy produktów. Jednak kody modeli pomp zwykle zawierają przydatne informacje na temat serii produktów, projektu konstrukcyjnego lub kategorii zastosowania.

Należy jednak zwrócić uwagę na jedną ważną kwestię: nie ma uniwersalnego standardu nazewnictwa liter modeli pomp. Różni producenci mogą w różny sposób definiować własne serie produktów. Dlatego dokładne znaczenie kodu pompy należy zawsze potwierdzać w dokumentacji technicznej producenta.

W tym artykule za przykład przyjęto poziomą wielostopniową pompę odśrodkową serii DG, aby wyjaśnić, w jaki sposób ogólnie rozumiane są kody modeli pomp i jak można rozróżnić różne serie pomp.

Co oznaczają litery w modelach pomp?

Modele pomp przemysłowych składają się zwykle z liter, cyfr i symboli. Litery zwykle wskazują serię pompy lub kategorię konstrukcyjną, natomiast liczby często dostarczają informacji związanych z parametrami projektowymi.

Na przykład:

Pozioma wielostopniowa pompa odśrodkowa serii DG

W tym modelu:

• DG reprezentuje serię pomp
• Poniższe liczby, w zależności od zasad nazewnictwa producenta, mogą przedstawiać parametry projektowe, takie jak przepływ, wysokość podnoszenia lub liczba stopni

Jednak dokładne znaczenie różni się w zależności od producenta. Kupujący nie powinni oceniać pompy wyłącznie na podstawie liter w nazwie modelu. Pełna specyfikacja produktu i dokumentacja techniczna nadal stanowią podstawę doboru pompy.

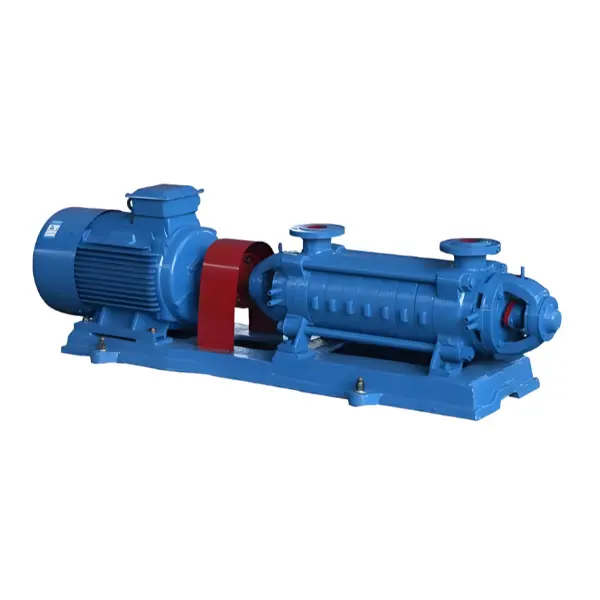

Co oznacza „DG” w pompie serii DG?

Pozioma wielostopniowa pompa odśrodkowa serii DG to rodzaj przemysłowej pompy odśrodkowej o poziomej, jednostopniowej konstrukcji ssącej.

Pompy serii DG zazwyczaj charakteryzują się następującymi cechami konstrukcyjnymi:

• Projekt instalacji poziomej
• Struktura z pojedynczym ssaniem
• Wielostopniowy układ wirnika
• Konstrukcja korpusu pompy sekcyjnej
• Elementy wirnika, w tym wirniki i tarcza równoważąca

Pompa serii DG przeznaczona jest do tłoczenia cieczy, które nie zawierają cząstek stałych i nie mają właściwości korozyjnych.

Zgodnie ze specyfikacją produktu, odpowiedni zakres temperatur cieczy wynosi:

-20°C do 105°C

Ciśnienie wlotowe powinno wynosić:

Mniej niż 0,6 MPa

Jak rozumieć liczby w modelach pomp?

Oprócz liter, ważne informacje dostarczają także cyfry w modelach pomp.

Na przykład niektóre wielostopniowe modele pomp odśrodkowych mogą wykorzystywać takie formaty, jak:

DG46-50×6

W tego typu formacie nazewnictwa:

• DG — seria pomp
• 46 — zwykle związany ze wskazaniem przepływu
• 50 — zwykle dotyczy jednostopniowego wskazania głowy
• 6 — liczba stopni pompy

Jednakże różni producenci mogą stosować różne metody nazewnictwa.

Przy doborze pompy należy sprawdzić numer modelu wraz z:

• Wymagania dotyczące przepływu
• Wymagania dotyczące głowy
• Charakterystyka cieczy
• Temperatura robocza
• Warunki instalacji

Dlaczego istnieją różne serie pomp?

Zastosowania przemysłowe mają różne wymagania operacyjne. Producenci zwykle opracowują różne serie pomp w oparciu o konstrukcję pompy, konstrukcję hydrauliczną, metody uszczelniania i warunki zastosowania.

Struktura pompy

Różne serie mogą mieć różne struktury, takie jak:

• Konstrukcja pozioma lub pionowa
• Struktura jednostopniowa lub wielostopniowa
• Różne układy ssania

Każdy projekt jest opracowywany pod kątem konkretnych wymagań aplikacji.

Projekt hydrauliczny

Wewnętrzna konstrukcja hydrauliczna pompy wpływa na sposób przenoszenia energii cieczy.

W wielostopniowej pompie odśrodkowej zastosowano wiele wirników umieszczonych na wirniku, natomiast w pompie jednostopniowej zastosowano jeden wirnik. Różnica konstrukcyjna wpływa na sposób doboru pompy do konkretnego systemu.

Projekt uszczelnienia wału

Seria pomp może różnić się także układem uszczelnień.

• Uszczelnienie mechaniczne
• Plomba do pakowania

Odpowiednia konstrukcja uszczelnienia zależy od konstrukcji pompy i wymagań eksploatacyjnych.

Jaka jest różnica między pompami serii DG i D?

W wielu tradycyjnych klasyfikacjach pomp pompy serii D i DG są kojarzone z poziomymi, wielostopniowymi konstrukcjami pomp odśrodkowych.

Jednak dokładna różnica między D i DG zależy od klasyfikacji produktu producenta.

Nie można po prostu założyć, że DG jest zawsze lepszy od D lub że D i DG to zupełnie różne typy pomp.

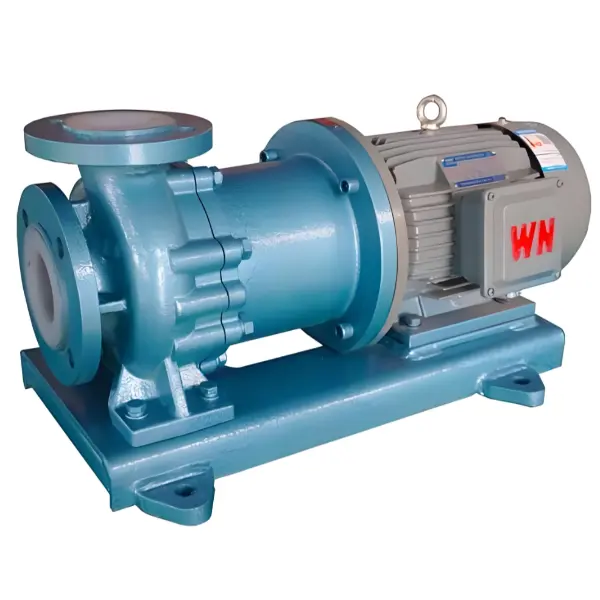

Co oznacza CQ w modelach pomp?

W przeciwieństwie do pomp serii DG, CQ nie jest uniwersalnym skrótem używanym przez wszystkich producentów pomp.

Różne firmy mogą używać CQ jako kodu serii produktów dla różnych konstrukcji pomp.

Sprawdzając pompę serii CQ, kupujący powinien potwierdzić poprzez:

• Katalog producenta
• Specyfikacje produktu
• Rysunki techniczne
• Opisy produktów

Prawidłowa interpretacja zależy od własnego systemu klasyfikacji producenta.

Jak szybko zidentyfikować odpowiednią serię pomp?

Potwierdź pompowane medium

Pierwsza kontrola:

• Jaka ciecz zostanie przelana?
• Czy zawiera cząstki stałe?
• Czy jest żrący?

Na przykład pompa serii DG jest przeznaczona do cieczy niezawierających cząstek stałych ani właściwości korozyjnych.

Sprawdź warunki pracy

Ważne warunki obejmują:

• Temperatura cieczy
• Ciśnienie wlotowe
• Wymagania systemowe

Zrozumienie struktury pompy

Przed wyborem pompy należy potwierdzić:

• Projektowanie jednoetapowe lub wieloetapowe
• Konstrukcja pozioma lub pionowa
• Typ ssania

Przejrzyj pełne informacje techniczne

Nazwa modelu pompy to tylko pierwszy krok. Profesjonalny wybór powinien również uwzględniać specyfikacje produktu, rysunki techniczne, wymagania operacyjne i zalecenia producenta.

Dlaczego kupujący powinni rozumieć kody modeli pomp?

Lepsza komunikacja z dostawcami

Znajomość podstawowego znaczenia serii pomp pomaga kupującym jaśniej opisać swoje wymagania.

Unikaj nieprawidłowego wyboru

Zrozumienie klasyfikacji pomp zmniejsza ryzyko wyboru pompy wyłącznie na podstawie wyglądu lub ceny.

Łatwiejsze porównanie produktów

Kupujący mogą skuteczniej porównywać różne rodziny pomp, rozumiejąc ich różnice strukturalne.

Kody modeli pomp, takie jak DG, D i CQ, służą do identyfikacji różnych serii pomp lub kategorii projektowych.

Pozioma wielostopniowa pompa odśrodkowa serii DG to konstrukcja pompy charakteryzująca się poziomą, jednostopniową, jednostopniową konstrukcją do przenoszenia odpowiednich czystych cieczy w określonych warunkach pracy.

Jednakże same litery pomp nie mogą określić, czy produkt nadaje się do konkretnego zastosowania.

Prawidłową metodą doboru jest ocena pełnych warunków pracy, w tym pompowanego medium, temperatury, wymagań ciśnieniowych, warunków instalacji i specyfikacji technicznych dostarczonych przez producenta.
