Opis produktu

W stale ewoluującym krajobrazie technologii produkcji wymaga najnowocześniejszego sprzętu. Nowy sprzęt do linii produkcyjnej Red ołowiu został zaprojektowany w celu spełnienia najwyższych standardów wydajności, niezawodności i wydajności. Ten zaawansowany system jest dostosowany do produkcji czerwonego ołowiu, który jest kluczowym elementem w wielu zastosowaniach przemysłowych. Poniżej przedstawiamy szczegółowy przegląd kluczowych funkcji i specyfikacji tego najnowocześniejszego sprzętu.

Czerwona linia produkcyjna ołowiu wykorzystuje nowatorski proces obejmujący ciągłe topienie i sproszkowanie w piecu Barton, granulacji oraz głębokim utlenianiu i szybkim chłodzeniu w ruchomym łóżku. Wykorzystując ruchome kalcynację złoża i szybki proces chłodzenia, cząsteczki stałe poruszają się w dół w gęstym stanie, unikając zderzeń i intensywnego tarcia, co powoduje bardzo niską szybkość pęknięcia. Reaktor ruchomego złoża ma wysoką bezwładność cieplną i minimalne wahania temperatury, w pełni spełniają wymagania dotyczące temperatury reakcji. Czas przebywania materiału w ruchomym łóżku jest długi i jednolity, zapewniając długi czas reakcji. Wymiana ciepła przeciwprądowego między materiałem a gorącym gazem spalinowym kontroluje temperaturę spalin, wydajnie wykorzystując energię cieplną i utrzymując prosty system. W obrębie złoża materiał stopniowo przesuwa się z niskiej temperatury do wysokiej temperatury, a następnie z powrotem do niskiej temperatury, eliminując wytwarzanie pary ołowiowej. W porównaniu z metodą pieca elektrycznego proces ten zużywa tylko 30% energii i kosztuje tylko 20% pierwotnego procesu.

Transformacja stanu głównego:

(1) Najpierw topnienie ołowiu elektrolitycznego nr 1, pracownicy umieszczają nr 1 ołowiu elektrolitycznego na maszynie do karmienia ołowiu i wkładają go do pieca topnienia ołowiu do topnienia (proces ten jest przerywany, cykl żywienia wynosi 10-12 minut, a za każdym razem 52 kg materiału jest karmione przez za każdym razem). Piec do topnienia ołowiu jest ogrzewany do około 480 ℃ (proces topnienia ołowiu jest podgrzewany elektrycznie). Ołów elektrolityczny topi się w ciecz i przepływa do proszku produkującego piec przez uszczelnioną rurę. Proces topnienia ołowiu jest całkowicie uszczelniony, nie generuje się dymu ołowiu, wszystkie materiały są przenoszone i nie generuje żużla ołowiu.

(2) Proszek ołowiowy proszek ołowiowy proszek o ołowiu i zbieranie pyłu jest aktywnym materiałem do produkcji płyt akumulatorowych ołowiu ołowiu. Jest to pudrowy materiał ołowiu metalicznego z warstwą PBO na powierzchni. Powstaje przez czysty ołów poprzez określony proces utleniania termicznego. Pieść płynna z pieca topnienia ołowiu wchodzi do pieca, gdzie jest mieszany i obracany z dużą prędkością siłą odśrodkową, utrzymując temperaturę około 450–480 ° C. Pod podciśnieniem powietrze zewnętrzne wciąga się do pieca. Obrót wirnika zapewnia, że ołów i powietrze zetkną się ze sobą, wytwarzając drobny proszek ołowiowy z pożądanym stopniem utleniania. Ołów na powierzchni cieczy ołowiowej utlenia się do tlenku ołowiu, pudrową substancję o niskiej grawitacji właściwej, która łatwo unosi się (i zawiera niewielką ilość ołowiu). Początkowo utleniony proszek ołowiowy jest następnie transportowany przez ślimak mieszający przez wtórny separator cyklonu i kanał filtracyjny worków, gdzie jest osadowy, a następnie wysyłany do pieca utleniania. Ta linia produkcyjna zawiera indukowany wentylator draftu na jednostce filtrowania cyklonu i worków. Wszystkie obrońcy proszku ołowiu, zbieracza pyłu i piec utleniania są obsługiwane pod podciśnieniem. Proces ten generuje opór ołowiu, który jest przechwycony przez separator cyklonu i filtr torebki i transportowany do silosu magazynowego wraz z początkowo utlenionym proszkiem ołowiowym.

Kluczowe parametry procesu do produkcji czerwonej ołowiu:

1) Temperatura pieca rozpuszczającego się ołowiu ustawia się na 530 ° C podczas normalnej produkcji.

2) Temperatura pieca sproszkowania jest kontrolowana między 430-540 ° C, prąd jest kontrolowany między 19-30A, a indukowany prąd przeciągowy jest kontrolowany między 9-14a. Temperatura i tłumik należy odpowiednio dostosować na podstawie rzeczywistych warunków. PB% proszku oczyszczonym w proszku sproszkowanym powinno być kontrolowane poniżej 10%.

3) Bęben granulujący powinien działać przez co najmniej 20 minut, a wielkość cząstek powinna być kontrolowana między 12-18 siatką. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, prowincja Jiangsu, Jingjiang Industrial Park

4) Podczas normalnej produkcji zamkniętego pieca utleniającego złoża temperatura komory spalania jest kontrolowana między 600-950 ° C dla pieców gazu ziemnego i 400-750 ° C dla pieców elektrycznych. Temperatury górnych, środkowych, dolnych i dolnych odcinków ruchomego złoża są kontrolowane w następujący sposób:

Górna część spalinowa Temperatura wlotu gazowego: 360-530 ° C, górna część utleniania przekroju Temperatura: 420-530 ° C; Środkowa sekcja Spływ gazowy Temperatura: 360-530 ° C, środkowa utlenianie sekcji Temperatura: 400-500 ° C; Dolna sekcja Spływ gazowy Temperatura wlotu: 400-530 ° C, dolna temperatura utleniania przekroju: 400-500 ° C; Temperatura wlotu spalinowego odcinka niższej niższej niższej ilości: 340-510 ° C, Temperatura utleniania przekroju niższej niższej niższej ilości: 340-510 ° C. Temperatury każdej sekcji oparte są przede wszystkim na temperaturze utleniania. Szybkość przepływu wyładowania gotowego produktu jest kontrolowana na poziomie 3,4 kg/m.

Proces produkcyjny jest opisany w następujący sposób: Nr 1 elektrolityczny ołów jest ręcznie umieszczony na przenośnym pasku i stopiony w piecu topniejącym ołowiowym (proces ten jest przerywany, z cyklem zasilającym 10-12 minut i 52 kg ołowiu na ładunek). Piec do topnienia jest podgrzewany do około 480 ° C (podczas procesu topnienia ołowiu stosuje się ogrzewanie elektryczne). Ołów elektrolityczny topi się w stan cieczy (wytwarzana jest śladowa ilość żużla ołowiowego), a następnie przepływa przez uszczelniony rurociąg do kolejnego pieca Bartona. Proces topnienia ołowiu jest całkowicie zamknięty, nie generując dymu ołowiowego ani kurzu. Wszystkie materiały są w pełni przeniesione. Granulator rolki jest dodawany po piecu sproszkowanym. Gdy proszek ołowiowy wchodzi do granulatora, automatycznie dodaje się niewielka ilość wody neutralnej, aby służyć jako spoiwo do późniejszych procesów spiekania i utleniania, utrzymując podciśnienie w piecu utleniającym. W temperaturze pokojowej granulowany materiał ołowiu wytwarzany przez proces sproszkowania jest stale rozładowywany z granulatora i automatycznie podawany do pieca spiekania i utleniania. Granulator perkusyjny jest całkowicie uszczelniony i wyposażony w urządzenie automatyczne (dodawanie wody). Zebrek gazowy jest zainstalowany powyżej. Wytworzony wydech ołowiu jest zbierany i traktowany w filtrze torby. Zatrzymany pyłu ołowiu jest zwracany do procesu sproszkowania, a gaz spalin traktuje się sprayem wodnym przed zwolnieniem przez stos spalin. Gaz spalin wytwarzany przez sproszkowający piec, piec utleniający, kruszarkę i sekcje opakowani są obróbowane workami. Zatrzymany pyłu ołowiu jest następnie przekazywany do odcinka granulacji bębna, leczonego w wysokowydajnym zbieraniu pyłu i wraca do pieca sproszkowania. Następnie gaz spalin wchodzi do układu natryskowego. Zatrzymany kurz oparcia ołowiu, obróbki filtra worku, jest zwracany do sekcji pieca i opakowania, a gaz spalin wchodzi do systemu natryskowego.

1. Sekcja mielenia Bartona

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
1	Wózek ołowiowy duża / małe kombinacja	4	Rama Q235, 10# stal kanałowy, Płaska płyta 10 mm	Huarong	Łożyska NSK (6206/6207), Silnik uniwersalny (wtórna efektywność energetyczna), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-Cz)	220010001400	0,8 t/zestaw	0,75 kW/jednostka
2	Pieień do topnienia ołowiu	4	Stal nierdzewna pieca 310S, grubość 12 mm, Shell 3 mm, pokrywa pieca 12 mmq235, Rurka grzewcza 310sφ16mm*1,5 mm, Warstwa izolacyjnego 300 mm	Huarong	Wewnętrzne ogrzewanie i ogrzewanie zewnętrzne, Temperatura projektowania sprzętu wynosi 0-550 ℃, Wyposażony w czujnik temperatury	130011001650	1.5T/zestaw	Zewnętrzny 18 kW/jednostka Wewnętrzne 24 kW/jednostka
3	Busφ1380	4	Stal nierdzewna 310s, beczka stal nierdzewna 304 304, Bottomφ80mm, Zewnętrzna skorupa Q235 3 mm, Warstwa izolacyjnego 80 mm, Główny wałownia 1110 mm	Huarong	Stal nierdzewna 310s (wytrzymałość temperatury 1180 ° C), Uniwersalny silnik (poziom efektywności energetycznej 2), Łożyska NSK, zakres temperatury konstrukcji sprzętu 0-600 ° C, Wyposażony w czujnik temperatury, prędkość 210 obr / min	270018002550	3.0T/zestaw	30 kW/jednostka
4	szafka kontrolna	4	1,5 mm dla ciała pudełkowego i 2,0 mm dla panelu drzwiowego	Szanghaj Haofuman	Z ekranem z PLC i dotykiem	8008002000	0,2/jednostka

2. Sekcja granulacji

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
1	szlifierka	4	Prędkość wrzeciona 3900R/min, szlifowanie marynowania 320 siatki, wyjście 480 kg/h, Objętość powietrza w wylotu 2170m³/h (bez obciążenia), prędkość powietrza przy wylotu 35 m/s (bez obciążenia)	Changzhou Wuhan Airlines	W tym ramka, pokrywa, kompensator, Absorbnik wstrząsu, V-Beltc4064	1100580840	1.5T/zestaw	30 kW/jednostka
2	Silnik 30 kW	4	Wtórna efektywność energetyczna	światowy	Krążek linowy
3	Maszyna granulacji	4	Barrel SUS304 (6 mm), ramka 16#	Huarong	Wyposażony w pył Chamberq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Silnik Huanqiu (wtórna efektywność energetyczna)	280012502000	1,4T/jednostka	7,5 kW/jednostka
4	winda	1		Plastikowe cuda Yangzhou	Stal węglowa, Metalowe wiadro (stal nierdzewna)	10005006000	2.5t/zestaw	3 kW/jednostka
5	SprtlConveyor	2	Długość: 9500 mm, szerokość (powierzchnia transportu) 400 mm, prędkość 10 m/min	Plastikowe cuda Yangzhou	Stal węglowa, krawędź spódnicy PVC, w pełni zapieczętowane dwoma lejkami i koryta otrzymująca, Wyjście 40t/dzień	9500400500	1,5T/jednostka	3 kW/jednostka
6	Pudełko sterujące (z ekranem dotykowym)	2		Szanghaj Haofuman		43010001000	0,1 t/jednostka
7	Zbiornik do przechowywania	1	SUS304 (3 mm), Tom 1,8 m3	Huarong		Φ1200*7000	2T/jednostka

3. Sekcja usuwania pyłu

Numer seryjny

Nazwa urządzenia

Liczba jednostek

Parametry urządzenia

Producent

Uwaga

Wymiary

waga

moc

1

72-torowy pulsowy pył

10

Obszar filtracji 54㎡,

Stężenie pyłu <15 g/m³,

Wydajność 99,5%, pudełko Q235 (3 mm)

Huarong

W tym torba pulsowa,

kontroler,

separator wody olejowej,

Uniwersalny silnik (poziom efektywności energetycznej 2),

NSK łożysko (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5T/jednostka

1,5 kW/jednostka

2

Fan 11kW

6

Obudowa Q235 (4 mm)

Nantong Gaonan

W tym import i eksport,

Motor globalny (wtórna efektywność energetyczna)

1000*800*1500

0,4T/jednostka

11 kW/jednostka

4. Sekcja badań przesiewowych

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
1	Sito sześciokątne	2	Obudowa Q235 (3 mm), Ekran SUS304 (10 Mesh, 18 Mesh)	Huarong	NSK6312, Maszynowe stopy 120603 kwadratowe rurkę, Silnik Huanqiu (wtórna efektywność energetyczna), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/zestaw	1,5 kW/jednostka
2	Łamacz	2	Obudowa Q235 (12 mm), Ekran SUS304 (12 Mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Silnik Huanqiu (wtórna efektywność energetyczna)	1000300400	0,3T/jednostka	2,2 kW/jednostka
3	Zbiornik	20	Cylinder Q235 (3 mm), Maszyna stopa L5#, Objętość 0,15㎡	Huarong		Q159*5000	1.1T/jednostka
4	Pudełko sterujące	2		Szanghaj Haofuman	Z ekranem z PLC i dotykiem	43010001000	0,1/Jednostka
5	Przekazanie ślimaka	6	Materiał powłoki SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Silnik Huanqiu (wtórna efektywność energetyczna), NSKFC207	Φ159*4000	0,8 t/zestaw	1,5 kW/jednostka

5. Sekcja spiekania

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
1	Spiekanie ruchome łóżko	6	Cylinder Bodyφ650 mm, Materiał SUS304 (6 mm), długość utleniania 8m, Czujnik temperatury 17 punktów kontrola	Huarong	W tym rura główna, zawór gazowy, kompensator, zawór motyli	1200*7500	2.5t/zestaw
2	Szklany rotorflowmeter	6	gaz	Fabryka instrumentów Dongtai		15005001500	0,3T/jednostka
3	Półprzewodnikowy silos produktu	6	Beczka Q235 (3 mm)	Huarong		Φ800*1200	0,3T/jednostka
4	Piec pieca paliwowy	6	Shell SUS310S (6 mm), Rurka grzewcza SUS310S, φ12.5*1,5	Huarong		Φ400*2500	0,8 t/zestaw	80 kW/jednostka
5	72-torowy pulsowy pył	6	Obszar filtracji 54㎡, Stężenie pyłu <15 g/m³, wydajność 99,5%, Box Q235 (3 mm)	Huarong	W tym torba pulsowa, kontroler, separator wody olejowej, Uniwersalny silnik (poziom efektywności energetycznej 2), NSK łożysko (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2,5T/jednostka	1,5 kW/jednostka

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
6	11kwfan	6	Obudowa Q235 (4 mm)	Nantong Gaonan	W tym import i eksport, Motor globalny (wtórna efektywność energetyczna)	10008001500	0,4T/jednostka	11 kW/jednostka
7	L51 Roots Blower	6	Prędkość 980r/min, przepływ na wlocie 13,6 m3/min, Wyposażony w 6-stopniowy silnik 380V11 kW	Shandong Ruibo	W tym tłumiki i baza wlotowa i wylotowa	100008001000	1T/jednostka	15 kW/jednostka
8	Łóżko chłodzące	6	Beczka Q235 (6 mm)	Huarong		8005001000	0,3T/jednostka
9	Wykończony silos produktu, maszyna wibracyjna	6	Beczka Q235 (6 mm)	Huarong		400400500	0,1 t/jednostka
10	Szafka sterująca (z PLC, ekran dotykowy)	3		Szanghaj Haofuman		4508001850	0,25/jednostka

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
11	Spiralny ślimak	6	Mieszkanie Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Silnik Huanqiu (wtórna efektywność energetyczna)	8008001600	0,3T/jednostka	0,75 kW/jednostka
12	Podajnik	2	Mieszkanie Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Silnik Huanqiu (wtórna efektywność energetyczna)	40040015000	0,8 t/zestaw	2,2 kW/jednostka
13	Pudełko do przechowywania	1	Obudowa Q235 (6 mm)	Huarong			1T/jednostka
14	Komputery i monitory	1		marka

6. Sekcja zbierania pyłu wydechowego

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Uwaga	Wymiary	waga
1	Pokój przed leczeniem	1
2	Q = 75000 m3/h	1	Z różnicowym wyświetlaniem ciśnienia i kontrolerem programu czyszczenia
3	Filtr HEPA	27
4	indukowany fan draftu	1	Q = 75000 m3/h, P = 3800PA Silnik o zmiennej częstotliwości, K = 110-132 kW
5	Platforma testowa	1
6	Rura wydechowa i rama studnia	1	φ1450*4 mm h = 18m
7	Elektroniczny system sterowania	1	Delta falownik

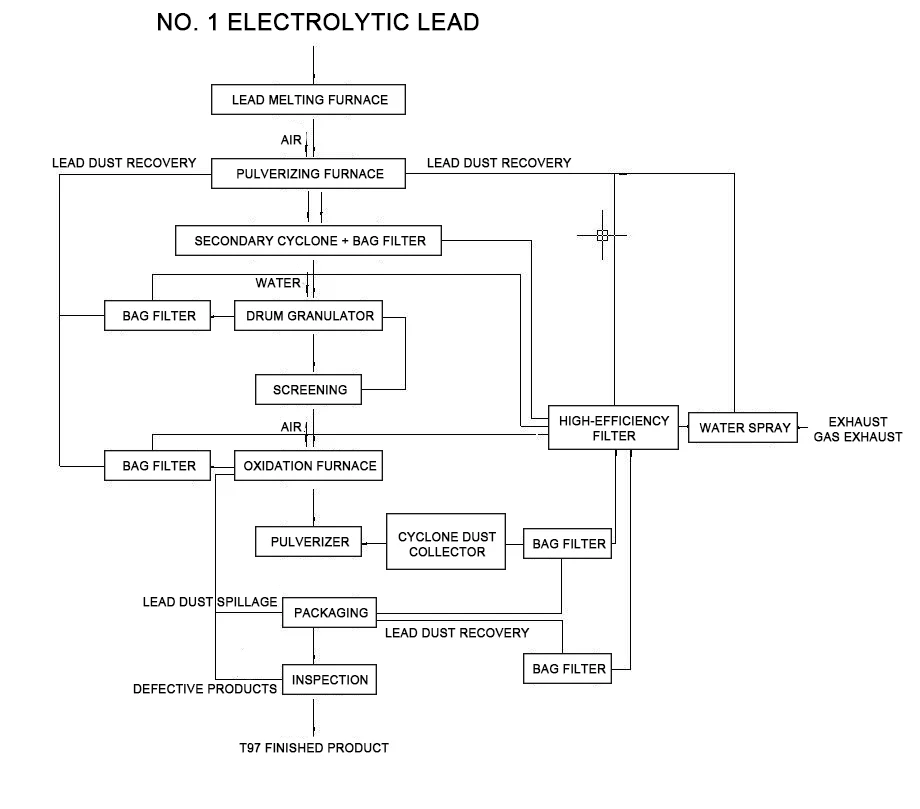

Proces ziarnistej czerwonej linii produkcyjnej:

Red Lead Production Line Equipment

Lista sprzętu do linii produkcyjnej kruszenia granulowego (specjalne)

Sekcja kruszenia

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
1	Silos, przenośnik śrubowy	2	Obudowa Q235, φ89*4.5	Huarong	Silnik regulujący prędkość	8008001600	0,3T/jednostka	1,5 kW/jednostka
2	Ultrafine Pulverizer	2	Prędkość wrzeciona 3900R/min, szlifowanie marynowania 320 siatki, wyjście 480 kg/h, Objętość powietrza w wylotu 2170m³/h (bez obciążenia), prędkość powietrza przy wylotu 35 m/s (bez obciążenia)	Shengzhou, Zhejiang	W tym rama, pokrywa, kompensator, Absorbnik wstrząsu, Uniwersalny silnik (wtórna efektywność energetyczna)	22009001800	1.5T/zestaw	Host 22 kW/jednostka Rozszerzenie 4 kW/jednostka
3	72-torowy pulsowy pył	2	Obszar filtracji 54㎡, Stężenie pyłu <15 g/m³, wydajność 99,5%, Box Q235 (3 mm)	Huarong	W tym torba pulsowa, kontroler, separator wody olejowej, zawór elektryczny, Uniwersalny silnik (poziom efektywności energetycznej 2), NSK łożysko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2T/jednostka	1,5 kW/jednostka
4	Fan 18.5 kW	2	Obudowa Q235 (4 mm)	Nantong Gaonan	W tym import i eksport, motor globalny (wtórna efektywność energetyczna)	12006001500	0,6 t/jednostka	18,5 kW/jednostka
5.	72-torowy pulsowy pył	2	Obszar filtracji 54㎡, Stężenie pyłu <15 g/m³, wydajność 99,5%, Box Q235 (3 mm)	Huarong	W tym torba pulsowa, kontroler, separator wody olejowej, zawór elektryczny, Uniwersalny silnik (poziom efektywności energetycznej 2), NSK łożysko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1T/jednostka	1,5 kW/jednostka

Numer seryjny	Nazwa urządzenia	Liczba jednostek	Parametry urządzenia	Producent	Uwaga	Wymiary	waga	moc
6	Pudełko sterujące (w przypadku PLC, ekran dotykowy)	2		Szanghaj Haofuman		43010001000	0,1/Jednostka
7	7,5 kW fan	2	Obudowa Q235 (4 mm)	Nantong Gaonan	W tym import i eksport, Motor globalny (wtórna efektywność energetyczna)	600600800	0,3T/jednostka	7,5 kW/jednostka
8	Automatyczna maszyna do opakowania grawitacyjnego	2	Pojemność opakowania: 40-100 toreb/godzinę, Zakres ważenia: 25 kg/torba, Dokładność ważenia ± 0,2-0,3%, Moc 5,5 kW	Wuxi Bangiao	Prędkość szycia: 1800 rpm, Grubość szycia: 8 mm, Długość ściegu: 6,5-11 mm, automatyczne łamanie wątków	200010002500	1.5T/zestaw	5,5 kW/jednostka
9	Podajnik w kształcie gwiazdy	4	V = 60-80 ℃, ciśnienie powietrza 7236, Szybkość przepływu 3167, prędkość 2800R/min	Jiangyin Fuxin		400*800	0,2 t/jednostka	1,5 kW/jednostka
10	Zbiornik do przechowywania	2	SUS304 (6 mm), Tom 1,8 m3	Huarong	Beczka SUS304 (6 mm)	Φ1800*3000	1.2T/jednostka

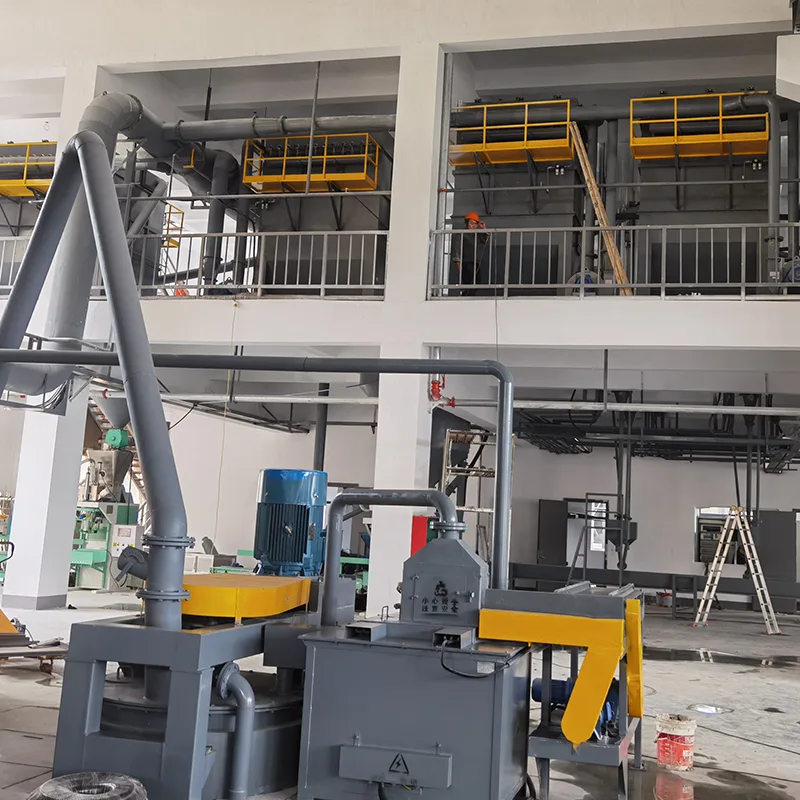

Proces kruszenia linii produkcyjnej:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Dlaczego warto wybrać nowy sprzęt linii produkcyjnej czerwonej ołowiu?

· Zoptymalizowana wydajność: Zapewnia, że czerwony ołów jest produkowany o najwyższej możliwej jakości, spełniając wymagania nowoczesnych standardów przemysłowych.

· Opłacalny: pomimo zaawansowanych funkcji sprzęt został zaprojektowany tak, aby był opłacalny, oferując wysoki zwrot z inwestycji.

· Wszechstronność: odpowiednia do szerokiej gamy zastosowań, od tradycyjnych branż po powstające sektory.

· Wsparcie i obsługa: Wspierane przez kompleksowe wsparcie i usługi, zapewniając, że użytkownicy mogą polegać na sprzęcie do operacji długoterminowych.
