Od inżynierii cieplnej po nadwozia ciężarówek górniczych: dlaczego rozwiązujemy problemy pęknięć spawów poprzez kontrolę naprężeń

W przypadku awarii nadwozia wywrotki górniczej o dużej wytrzymałości pęknięcie rzadko zaczyna się w środku stalowej płyty. Zaczyna się od szwu spawalniczego – konkretnie w strefie wpływu ciepła.

To nie jest problem górnictwa. To problem metalurgii.

I jest to problem, który rozwiązujemy od ponad dziesięciu lat — nie w górnictwie, ale na liniach do produkcji tlenku ołowiu, gdzie naprężenia wysokotemperaturowe i zmiany struktury krystalicznej to codzienność inżynieryjna.

Przeoczona pierwotna przyczyna

Za większość usterek konstrukcyjnych w nadwoziach ciężarówek górniczych odpowiedzialne są przeciążenia lub nierówne drogi transportowe. Ale nasza analiza awarii w terenie mówi co innego:pęknięcie inicjuje się w SWC, a nie w punkcie szczytowego obciążenia mechanicznego.

To nie jest domysł. Jest to wynik wielu lat pracy w inżynierii cieplnej — projektowania sprzętu, który dzień po dniu wytrzymuje cykle naprężeń wysokotemperaturowych.

Nie zaczynaliśmy jako producent sprzętu górniczego. Rozumiemy jednak, co dzieje się ze stalą pod wpływem ciepła i naprężeń. To zrozumienie wpływa teraz na sposób, w jaki budujemynadwozia wywrotek górniczych o dużej ładowności.

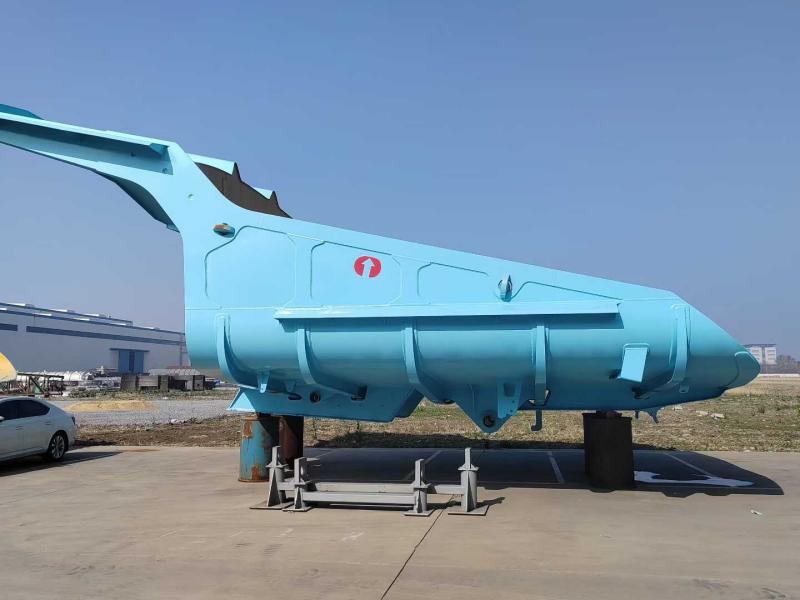

Jedna linia produktów: nadwozia samochodów ciężarowych klasy 50–100 ton

Obecnie zajmujemy się produkcją ciężkich zabudów wywrotek górniczych doWózki górnicze z napędem mechanicznym od 50 do 100 ton, obejmujący główne platformy podwozi, w tym Caterpillar, Komatsu, BelAZ i XCMG.

Kluczowe dane techniczne:

• Płyta podłogowa: 16–20 mm NM450 + 10 mm wykładzina ścieralna
• Płyta boczna: 10–12 mm NM400
• Pojemność nasypowa (SAE 2:1): 35–45 metrów sześciennych
• Wysokość załadunku: zoptymalizowana pod kątem upadku koparki hydraulicznej z wysokości 5–6 m

W przeciwieństwie do tradycyjnych prostokątnych korpusów z płaskim dnem, w naszym projekcie zastosowanobezbramkowy profil czerpakowyz stale zakrzywioną podłogą.

Dlaczego? Ponieważ konwencjonalne płaskie podłogi zachowują3–5 ton lepkiego materiału na cykl— a to oznacza od trzech do pięciu ton utraconego ładunku plus ręczna praca przy sprzątaniu.

Trzy podstawy techniczne

1. Ciągłe nachylenie 13° („podłoga na żywo”)

Podłoga podnosi się w sposób ciągły o godz13 stopniod osłony kabiny do tylnej końcówki. Kiedy wciągnik włącza się, działa grawitacja — ładunek pęka i przesuwa się jednym ruchem. Żadnego kopania. Żadnego młotkowania. Brak możliwości przeniesienia.

2. Strategia materiałowa dwugatunkowa: NM400 + NM450

Nie stosujemy jednego gatunku stali do całego korpusu. Profil zużycia nie jest jednolity, więc specyfikacja materiału również nie powinna być taka.

Ta kombinacja jest przeznaczona do obsługigłazy 500kg+upadek z wysokości (NM400 pochłania wstrząsy), a podłoga wytrzymuje ciągłe ścieranie (NM450 jest odporna na zużycie).

Wymagania spawalnicze: NM400 wymaga podgrzania do 150°C; NM450 wymaga bardziej rygorystycznej kontroli parametrów.

3. Szkielet o pięciu podłużnych i dziewięciu poprzecznych żebrach

Symulacje FEA wykazały, że pęknięcia naprężeniowe zwykle zaczynają się w szwach spawalniczych pomiędzy podłogą a elementami usztywniającymi. Nasza odpowiedź: zintegrować konstrukcję nośną z powłoką.

ZewnętrzneKonstrukcja kratowa „pięć podłużnych i dziewięć krzyżowych”.działa jak kratownica, rozprowadzającPonad 60 tonmasy ładunku na całej szynie podwozia. Zapobiega to wypaczaniu się „skórki od banana”, powszechnemu w produktach konkurencji.

Dodatkowe funkcjonalne elementy projektu

Daszek przedni pod kątem 45°:Dwa cele — odbijanie spadających głazów od kabiny i zwiększanie siły uderzenia bez podnoszenia środka ciężkości.

Wzmocniona tylna krawędź:Wyposażone w listwę ścieralną NM450 o podwójnej grubości. Miejsca wydobycia często przeciągają do tyłu, aby oczyścić miejsca zrzutu. Taka konstrukcja zapobiega odkształcaniu się tylnej krawędzi i zapewnia odpowiednie uszczelnienie w przypadku wyposażenia w klapę tylną.

Kontrola jakości + dostawa globalna

Każde ciało podlegainspekcja magnetyczno-proszkowa (MPI)przed piaskowaniem i malowaniem w celu wykrycia podpowierzchniowych wad spoin. Obróbka cieplna odprężająca po spawaniu jest standardem.

Wysyłka:Jednoczęściowa konstrukcja spawana. Kontenery płaskie lub statki luzem. Dwuskładnikowy podkład epoksydowy (ochrona antykorozyjna w transporcie morskim) plus poliuretanowa powłoka nawierzchniowa (odporna na promieniowanie UV).

Wsparcie na miejscu:Zapewniamy wskazówki techniczne dotyczące pierwszej instalacji.

Dlaczego to ma znaczenie

Przemysł wydobywczy wydaje miliony na płyty ścieralne i naprawy strukturalne. Ale większość tych wydatków dotyczy objawów, a nie przyczyn źródłowych.

Do nadwozia wywrotki górniczej o dużej wytrzymałości podchodzimy jak do układu termomechanicznego, a nie tylko do stalowej skrzyni. Ta sama dyscyplina inżynierska, która kontroluje naprężenia cieplne w piecach z tlenkiem ołowiu, ma obecnie zastosowanie do szwów spawalniczych poddawanych obciążeniom uderzeniowym na drodze transportowej.

Problemem nie jest to, że stal się zużywa. Chodzi o to, że szwy spawalnicze psują się jako pierwsze. Zasadniczo jest to problem stresu cieplnego.

Tak się złożyło, że ostatnią dekadę spędziliśmy na uczeniu się, jak go rozwiązać.
